燃油氣承壓熱水鍋爐-分體式

自主冷凝技術熱效率高 NOX排放少

全智能設計自動運行自動預警

承壓設計可滿足高溫水低溫水供應

螺紋煙管優化傳熱

多點排污熱水鍋爐受熱面干凈無垢

燃燒室設計合理適用多種燃料燃燒完全污染物少

立即咨詢立即留言

產品介紹

產品概述
性能優勢
技術參數
應用案例
在線留言

	高效節能壽命長		一機多用安全可靠
真空腔體散熱損失小，采用汽水換熱，傳熱系數高，使用壽命是傳統鍋爐的2倍以上。		通過多路換熱器的配置，可同時實現多路供水，一機多用；鍋爐內部為負壓狀態，換熱器承壓供熱，無安全隱患。
	手續簡單安裝方便		全自動控制系統中文觸屏控制操作簡單
安裝后不必由質量技術監督行政部門鍋爐壓力容器安全監察機構進行確認，也不必辦理使用登記注冊手續；安裝位置可在地下室、樓頂等場所。		標配PLC控制系統和5.7寸觸摸屏人機界面，實時動態顯示鍋爐運行畫面和相關參數，直觀便捷；觸摸屏直接顯示爐內熱媒水溫度、真空度、換熱器進出口水溫等眾多運行參數、故障記錄和運行曲線等，使操作變得簡便和嚴謹。

性能優勢

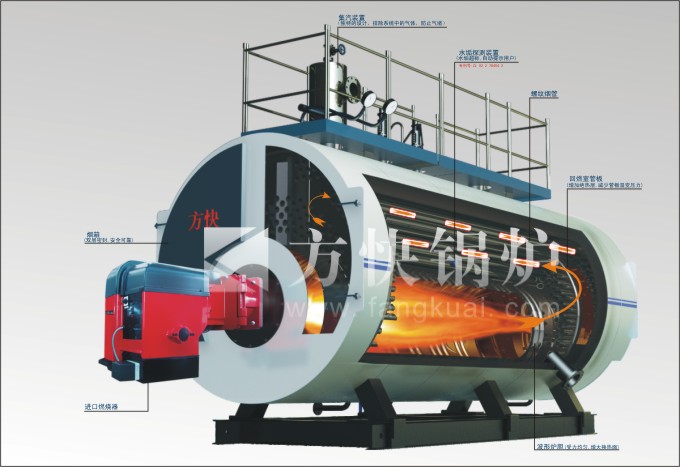

方快燃氣承壓熱水鍋爐內部圖

經典鍋殼式全濕背中心回燃煙火管結構

火焰在大燃燒室內微正壓燃燒，完全伸展燃燒熱負荷低，有害物質NOx排放量少；
鍋內裝置及各管口布置合理，優化了鍋內水循環，有效防止水垢產生，也利于提高水側換熱效果；
逆流布置結構，換熱溫差大，傳熱性能好；
較大水容積設計，爐體對負荷的波動不敏感。

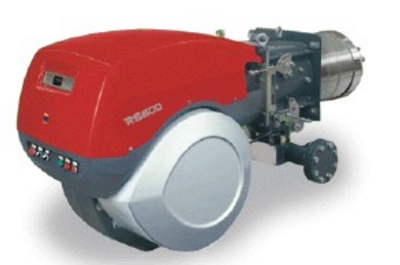

方快承壓熱水鍋爐燃燒器

配備原裝進口燃燒器智能控制安裝方便

計算機全程模擬控制設計受熱面及煙氣的流動都得到了優化設計

結構更緊湊安裝維修更方便

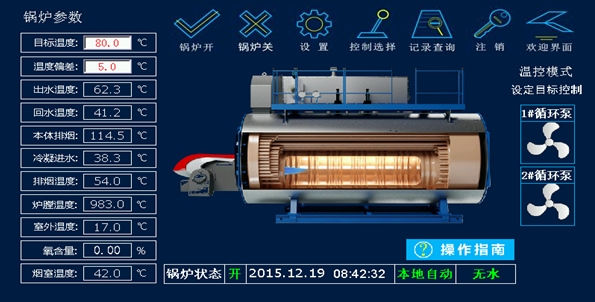

方快承壓熱水鍋爐控制面板

操作界面直觀簡捷運行狀態一目了然

采用高分辨率的彩色觸摸屏
可實時動感地顯示燃燒器、循環泵等的運行狀況及火焰的變化狀態，一目了然。
全中文的多級彈出式菜單，使鍋爐的監控簡單化、條理化、智能化
中文故障維修指南，操作簡單

方快燃氣熱水鍋爐防護裝置

多重保護功能確保鍋爐安全穩定運行

全自動控制，功能完備，一經投入起動，鍋爐即自動運行
水位、水溫等均自動調節，自動保護，可以定時開關機并按時分段啟停
鍋爐超壓、超溫、低水位、斷電，欠壓，過流、短路，缺相、防過燒
其它突發故障均能及時停爐，排除故障后人工復位

了解方快鍋爐產品詳細情況請撥打客服熱線或點擊右側在線咨詢

客服電話：400-100-9030

技術參數

項目型號		WNS0.7-1.0/95/70-Y.Q	WNS1.05-1.0/95/70-Y.Q	WNS1.4-1.0/95/70-Y.Q	WNS0.7-1.0/95/70-Y.Q	WNS1.05-1.0/95/70-Y.Q	WNS1.4-1.0/95/70-Y.Q	WNS2.1-1.0/95/70-Y.Q	WNS2.8-1.0/95/70-Y.Q	WNS3.5-1.0/115/70-Y.Q	WNS4.2-1.0/115/70-Y.Q	WNS5.6-1.0/115/70-Y.Q	WNS7.0-1.0/115/70-Y.Q	WNS10.5-1.25/115/70-Y.Q	WNS14-1.25/115/70-Y.Q
額定熱功率kcal/h		60*10^4	90*10^4	120*10^4	60*10^4	90*10^4	120*10^4	180*10^4	240*10^4	300*10^4	360*10^4	480*10^4	600*10^4	900*10^4	1200*10^4
取暖面積m2		6000	9000	12000	6000	9000	12000	18000	24000	30000	36000	48000	60000	90000	120000
循環水量h3		24	36	48	24	36	48	72	96	66.5	80	107	133	200	267
額進度/出水溫度°C		95/70								115/70
洗浴爐出熱水量kg/h		15000	22500	30000	15000	22500	30000	45000	60000	75000	90000	120000	150000	225000	300000
燃料消耗量	柴油kg/h	62.3	93.4	124.5	62.3	93.4	124.5	186.8	249.1	311.4	373.6	498.2	622.7	934.1	1245.5
	天然氣Nm3	68.4	102.6	136.8	68.4	102.6	136.8	205.1	273.5	341.9	410.3	547.0	683.8	1025.7	1367.5
	煤氣Nm3	138.9	208.3	277.8	138.9	208.3	277.8	416.7	555.6	694.4	833.3	1111.1	1388.9	2083.3	2777.8
熱效率%		94-96
電源要求V/Hz		380/50
額定出水壓力Mpa		1.0												1.25
重量t		2.743	3.4	4.7	4.18	4.6	5.1	8.26	10.26	13.27	13.66	18.70	20.76	31.10	45.70
外形尺寸	長mm	3460	3410	3420	3857	4325	4325	5150	5750	6260	6560	7030	7630	8450	9040
	寬mm	1710	1870	1925	1820	1890	1880	2125	2125	2325	2325	2580	2680	3100	3600
	高mm	1880	2047	2200	2022	2180	2077	3426	3530	3730	3730	3950	4050	4200	4690
運輸尺寸	長mm	2630	2680	2830	3017	3485	3751	4300	4550	4940	5240	5950	6550	6800	7490
	寬mm	1710	1870	1925	1820	1890	1880	2125	2125	2325	2325	2580	2680	3100	3560
	高mm	1880	2247	2200	2022	2180	2150	2560	3530	2844	2844	3092	3230	3375	3780
排污口口徑		50	50	50	40	40	50	50	50	50	50	50	50	50	50
進/出水口口徑		100	100	100	100	100	100	125	125	150	150	200	200	250	250
煙囪出口外徑mm		300	350	350	300	350	350	400*300	480*400	650*400	600*450	600*450	700*450	950*600	950*600
備注 ?		中心回燃			三回程

以上參數不具有合同性質，具體應以合同為準

燃料消耗量為安裝冷凝器以后的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/Nm3、液化石油氣24998kcal/Nm3、城市煤氣4500kcal/Nm3；由于技術不斷改進，如有變動恕不通知；詳細參數請向方快總部索取。

應用案例

內蒙古飛艇基地燃油氣熱水鍋爐案例中國飛艇基地----內蒙古飛艇制造基地，位于內蒙古巴彥浩特，占地面積4140畝，總投資20億元，由成都空天電子有限公司的全資子公司阿拉善盟空天飛行器科技有限公司建設。
沈陽城市建設學院燃油氣熱水鍋爐案例 沈陽城市建設學院在用2臺方快燃油氣熱水鍋爐（一體冷凝式），用于校區供暖及宿舍洗浴需求。
河南焦作體育館燃油氣熱水鍋爐案例 河南焦作體育館使用2臺4噸方快燃油氣承壓熱水鍋爐（分體式冷凝），滿足體育館供暖、洗浴需求。
剛果河酒店燃氣熱水鍋爐案例 剛果河酒店
遼寧漢拿電機加工燃氣熱水鍋爐案例遼寧錦州漢拿電機加工是國內首家自有技術、自主品牌的汽車電裝品生產制造商。選用2臺方快燃油氣承壓熱水鍋爐（分體式冷凝），滿足企業廠區供暖需要。
